硬盘分区
作用
建立硬盘数据结构（分区表、扩展分区等）
执行
分区划分以柱面为单位，一个柱面不能属于两个分区

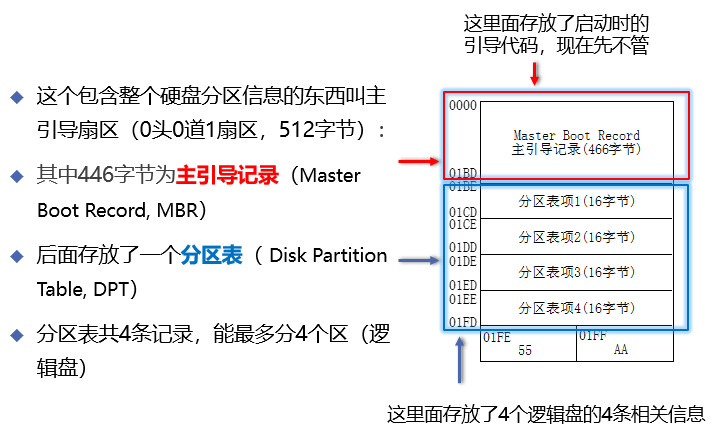

主引导扇区（第一个扇区）
图示
找到分区入口

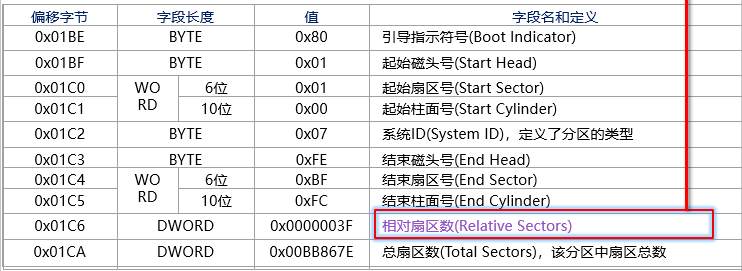

分区表项的内容
相对扇区数
相对于引导记录头部的偏移扇区数

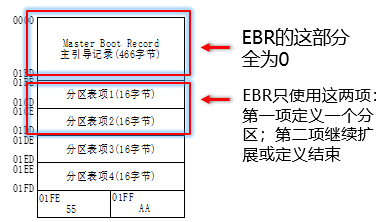

MBR和EBR
主分区表中的四个分区表项，属于MBR
扩展分区的分区表项，属于EBR（Extended MBR）
EBR为了兼容MBR，完全复用了MBR的引导扇区格式，但前466个字节为0，后两个分区表项无效，结束标识55AA
主分区表中最后一个有效主分区记录指向的磁盘空间（主扩展分区）将用EBR划分，分为N个逻辑盘，形成EBR链

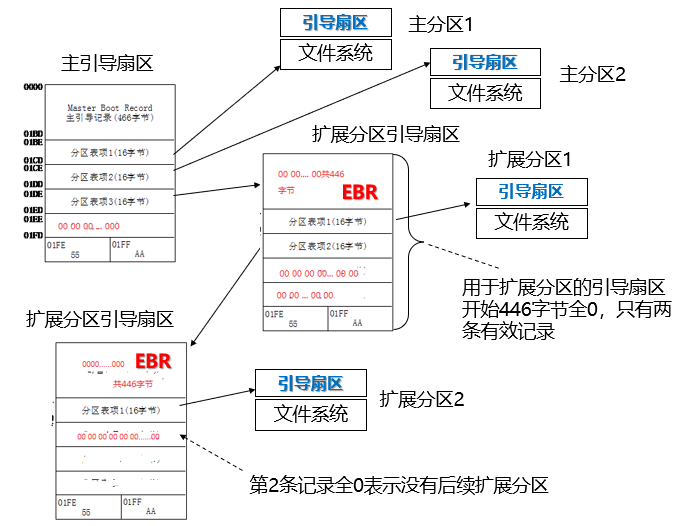

整个图示
定位主分区和扩展分区的关键区别
主分区：
- 偏移量是相对物理盘开始（MBR）的偏移，根据偏移得到的就是该分区的引导扇区和文件系统
扩展分区：
- 偏移量是相对于包含该分区的扩展分区开始处（EBR）而言
硬盘引导过程
开机加电自检
开机，CPU跳到FFFF：0000处，由该处的一条JMP指令跳到BIOS的自检程序（POST），自检通过后，加载引导程序（与操作系统无关的MBR，按用户在BIOS中指定顺序，硬盘，软盘，光驱或U盘等）
读主引导扇区
将主引导扇区MBR读入到内存的0000：7C00，扫描主分区表，搜索激活分区，分区表项第一个字节为0x80表示激活分区
读激活分区引导扇区
如果有多个激活分区或没有，报错结束。否则读取激活分区引导扇区到0000：7C00
操作系统引导代码引导系统并读取操作系统初始化文件
注意
- MBR中硬盘数据结构与操作系统无关
- 操作系统相关的引导代码在激活分区的引导扇区，而MBR的引导程序选择激活分区
- 以上步骤采用的是标准MBR，但硬盘也可以引导多系统，要引导多系统必须用专门的引导程序替换标准MBR，这样替换后的硬盘引导代码执行时可让用户选择启动哪个硬盘分区
X86实模式寻址
- 一个段64k，2字节表示
- 段地址：段内偏移 例如：0001：1234
- 省略段地址 相对DS数据段寄存器
- 为了方便，CS（指令段）、DS（数据段）、ES（附加段）、SS（栈段）设定为相同段
- 指令获取 CS：IP、栈操作 SS：SP
- 涉及内存的操作指令中没有段信息用DS
硬盘逻辑锁
最后一个分区表项又指向了新的MBR形成一个死锁
思考题
- 如何遍历FAT表获得一个文件所占的簇？
- 对于一个多层嵌套的文件，如何找到文件所对应的目录项？
- 如何找到硬盘的主分区和扩展分区？
- 简述硬盘引导的过程？
